工业内窥镜是一种检测设备内部状态的检测设备，作为“眼睛”的探头是其核心部件。工业内窥镜的探头结构是什么？这对许多用户来说是一个问题，也是买家和测试人员应该理解和关注的问题。因此，本文将为大家介绍它。

由于工业内窥镜产品种类繁多，其大家族包括直杆内窥镜、光纤内窥镜和视频内窥镜，本文重点介绍了广泛应用的工业视频内窥镜（除了一些特殊的应用场景外，视频内窥镜通常可以替代直杆内窥镜和光纤内窥镜）。

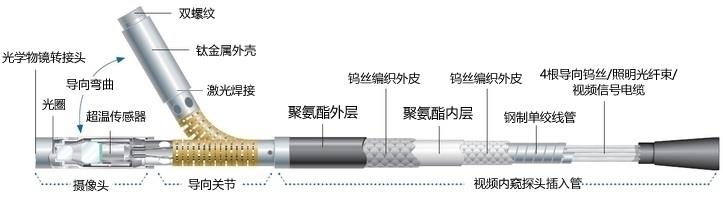

工业视频内窥镜探头是其核心部件，对内窥镜的检测效果有重要影响。其结构通常包括三部分：摄像头、导向接头和视频内窥镜探头插入管。如上图所示，工业视频内窥镜探头结构示意图如下：

1、 摄像机

成像元件是相机的核心。目前，市场上中高端产品通常采用CCD（电荷耦合器件图像传感器），部分产品也采用CMOS。根据具体的检测要求，摄像机的末端可以配备不同视场和焦距的光学镜头，也称为物镜。以CCD为例，测试时，被测物体表面的反射光通过探头末端的光学透镜获得，形成光图像并传输到CCD。然后，CCD将光图像转换为电子数据信号。电子数据信号通过插入探针管的视频信号电传输至视频控制组件，最后输出并显示在显示屏上。一些工业内窥镜可以通过更换镜头来实现不同的检测功能。

2、 导向接头

连接摄像头和视频内窥镜探头插入管的是导向接头。导向接头可以根据控制信号在各个方向上旋转，以便探头可以收集不同方向的表面状况。导向装置由安装在探头中的四根钢丝或钨丝实现。通过调整四根导线的松紧度来控制探头端到不同位置的旋转。一些具有导向功能的探头还具有防转向过载功能，以确保探头在转向过程中碰到其他物体时，能够自动停止或放松，不会因强制导向而损坏导向和探头。大多数视频内窥镜可实现上、下、左、右方向引导，部分高端工业内窥镜可实现360度全方位连续引导。

3、 视频内窥镜探头插入管

视频内窥镜探头插入管是摄像头与主机或手机之间的桥梁。它不仅承担着物理连接的功能，还承担着各种信号、数据和指令的传输通道。主要封装导槽（内部为导钢丝/钨丝和石黑色润滑）、照明光纤束（后吸管照明模式）和视频信息电缆，钢丝/钨丝的引导用途已在前面介绍过。照明光纤束主要用于在后照明模式下传导照明光，视频信号电缆用于传导数字视频信号。
