如何正确的使用内窥镜探头!

来源:徐州微普视光电科技有限公司2020-12-25

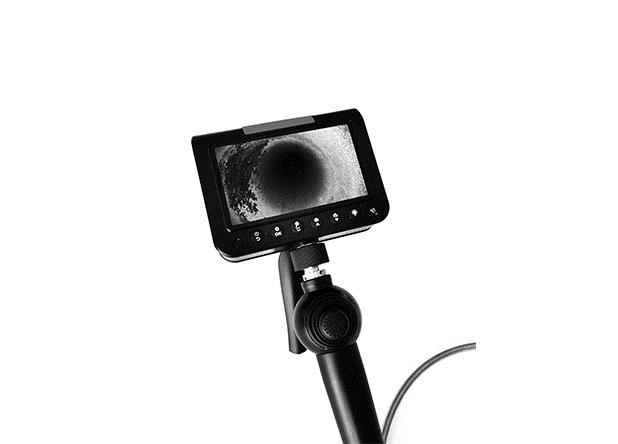

工业内窥镜在各种管道、深孔和密闭容器内表面的质量检测中往往具有独特的优势,并逐渐成为优于其他检测方法的无损检测方法。工业内窥镜的种类很多,但各产品的检测原理相同,利用探针端部透镜收集从物体表面反射的光线,取得被检查对象的表面图像,作为判断表面状况的依据。探针是内窥镜检查的核心部件,在检查过程中如何正确的使用内窥镜探头!

1. 正确设置探头位置与角度。图像清晰度、分辨率和图像放大率是内窥镜检查的主要关注因素,这些因素与探针与观察区的距离和角度有关。在正常情况下,当镜头离被检查物体太远时,由于照明条件的影响,光线较弱,图像会变暗。当镜头从远到近接近物体时,图像的放大率和清晰度将逐渐增加,但是当镜头接近某一距离时,图像将随着距离的减小而变得虚拟。因此通常在距离检测区域一定范围内(例如:525mm范围内)观察图像的效果最好,因此应控制好探头与被检物体之间的距离。此外,探头和被测物体的平面通常在45-90度范围内都能达到良好的观察效果,在实际检测中通过反复改变探头和观测点的位置和角度,可以找到合适的观察位置,可以获得满意的检测效果。

2. 采用正确方式更换探头。探头的视角是指探头最大观察范围的角度,视角的大小由探头上的透镜组决定。它们通常通过双连接方法安装在探针的前端,例如双螺纹、螺纹和外部锁。工业内窥镜,尤其是视频内窥镜,可以通过改变不同的转换透镜来改变观察方向的角度。因此,如果在检测过程中需要更换探头,必须根据接口模式正确更换,并牢固安装,以避免透镜在后续检测过程中脱落。

3.探头应以适当的方式平稳地运送到待检查物体的位置,以避免损坏探头。由于管道的内窥镜检测占全部内窥检测工作量的一半以上,下面以管道检测为例进行说明。探针的直径越大,长度越长,进入管道后的间隙越小,容易妨碍进出管道,相应地,探针容易堵塞而损伤,因此在检查中搬入探针时,动作越慢,探针会顺畅地到达指定的部位探头在推进过程中如遇到明显阻力时,应立即停止前进,排除阻力后再推进,不能用力拉扯。同样,探测器在退出时应该缓慢而谨慎。

以上从3个方面对使用工业内窥镜探头的一些问题进行了说明。在具体的应用过程中,还可以使用辅助工具来帮助探头平稳地到达理想的观察位置,保持探头和观察点之间相对位置的稳定性,并在运动扫描中稳定图像。另外,在使用探头后,一定要按照设备说明对探头进行必要的清洁维护工作。只有在检测过程中正确使用工业内窥镜探头,且探头在检测后保持不变,才能长时间使用,获得准确的检测结果。
